201不銹鋼

201不銹鋼材，具有一定的耐酸、耐堿性能，密度高、拋光無氣泡、無針孔等特點(diǎn)，是生產(chǎn)各種表殼、表帶底蓋優(yōu)質(zhì)材料等。主要用于做裝飾管、工業(yè)管、一些淺拉伸的制品。

中文名     201不銹鋼                               特點(diǎn)      耐酸、耐堿性能

外文名     201 stainless steel                 用途      裝飾管、工業(yè)管

                                                                   種類      J1，J3，J4，201，202

化學(xué)成分

(C) 碳:≤0.15

(Si) 硅:≤1.00

(Mn) 錳:5.5～7.50

(Cr) 鉻:16.0～18.0

(N) 氮:≤0.25

(P) 磷:≤0.060

(S) 硫:≤0.030

(Ni) 鎳: 3.5-5.5

見ASTM A666

種類

中國主要有以下幾種200系鋼種：J1，J3，J4，201，202。后來又出現(xiàn)了對鎳含量控制更低的200等鋼種，至于201C，就是在這后期中國個(gè)別鋼廠研發(fā)的201的引申鋼種，201的國家標(biāo)準(zhǔn)牌號(hào)是：舊牌號(hào)1Cr17Mn6Ni5N，新牌號(hào): 12Cr17Mn6Ni5N 201C在201的基礎(chǔ)上繼續(xù)減少鎳的含量，增加錳的含量。

物理性能

抗拉強(qiáng)度:520MPa

屈服強(qiáng)度:275MPa

伸長率 :55 to 60%

彈性模量:29,000,000 psi 折合為：203000MPa

硬度要求（布氏硬度）HRB<183N/mm2(MPa)。

密度 :.280lbs/cubic inch(密度7.93g/cm3)

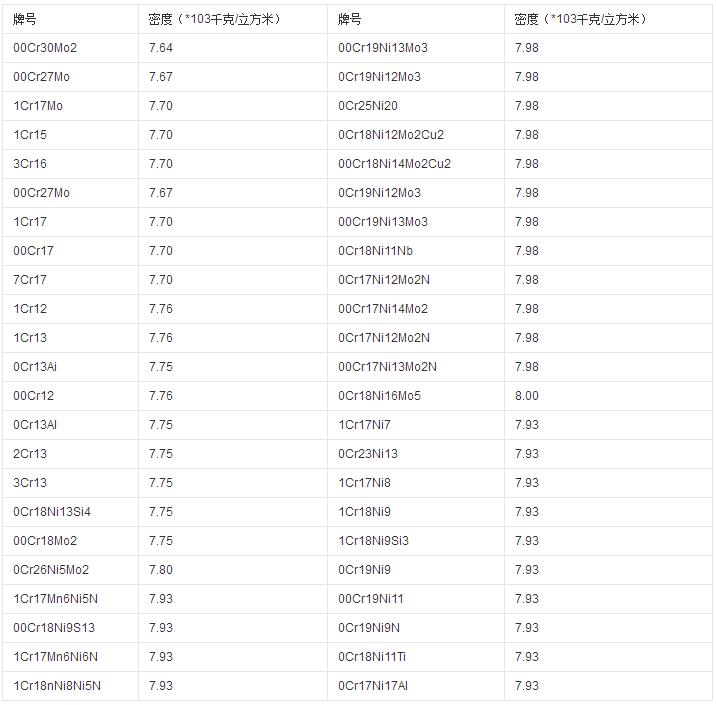

201不銹鋼管密度
